Дуплексер малогабаритний мобільний DSPR1502-С6 150Вт
* Діапазон частот: 130-155 / 145-175 МГц;
* Рознесення частот (прийом-передача), не менше 4 МГц.
* Максимальна потужність на вході (безперервна), 150 Вт.
* Вхідний імпеданс, 50 Ом

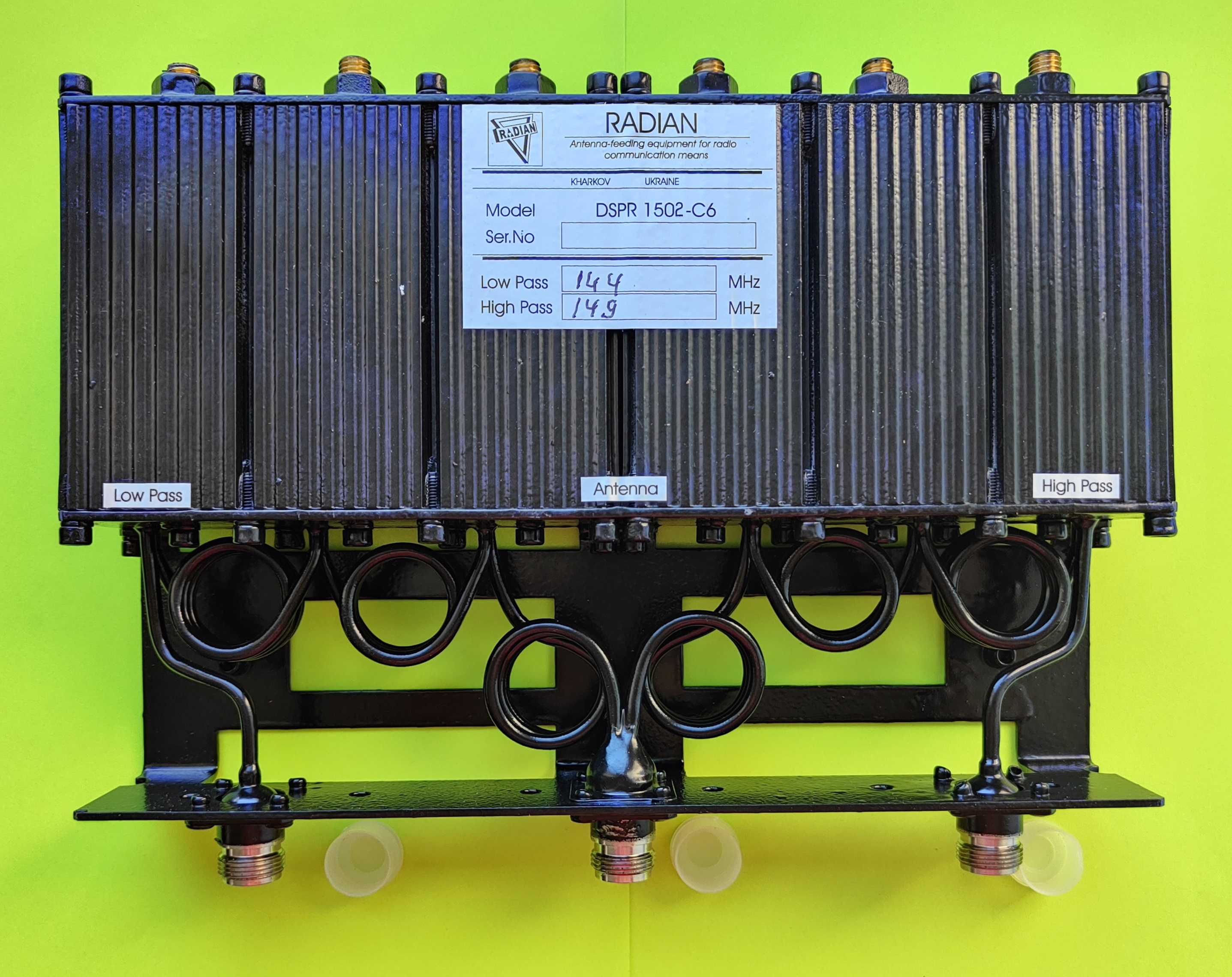

Дуплексний фільтр Radian DSPR1502-C6 VHF 130-175 МГц (у мобільному виконанні) до 150 Вт
Малогабаритний шестиелементний дуплексний фільтр для використання в антено-фідерних трактах ретрансляторів, дуплексних базових станцій та інших радіопередаючих системах VHF діапазону. Виконаний на шести «спіральних» резонаторах 2” по смугово-режекторній схемі.
Смуга робочих частот та дуплексний рознос вказуються при замовленні.
Поєднуючи в собі невеликі габаритні розміри, малі внесені втрати, малий рознесення частот і вибірковість характеристик, цей дуплексер добре використовуватиме репітери, що працюють з високими потужностями сигналів.
Конструктивно виконаний на шести високодобротних спіральних резонаторах розміром 2” у поперечному перерізі за режекторною схемою.
Температурна стабілізація досягається завдяки використанню відповідних матеріалів та температурно-компенсованому конструкторському рішенню.
Резонатори виготовлені із екструдованого пасивованого алюмінію; шасі – гальванічно покрита сталь; використовуються кабелі та роз'єми з тефлоновою ізоляцією.
Випускаються як у незабарвленому, так і пофарбованому в чорний колір варіантах.
Використовується для роботи при потужності сигналів на вході до 100 Вт у безперервному режимі та дозволяє проводити механічну перебудову частоти по всьому діапазону робочих частот.
УВАГА! Необхідно уточнення щодо наявності конкретного піддіапазону частот. Дуплексер не може працювати по всій смузі частот 134-174 МГц!
Діапазони частот, МГц 130 – 155 МГц / 145 – 175 МГц
Дуплексне рознесення частот, MГц: 4/6; 6/8; 8/10; 22; 30 МГц
Максимальна вхідна потужність 150 Вт

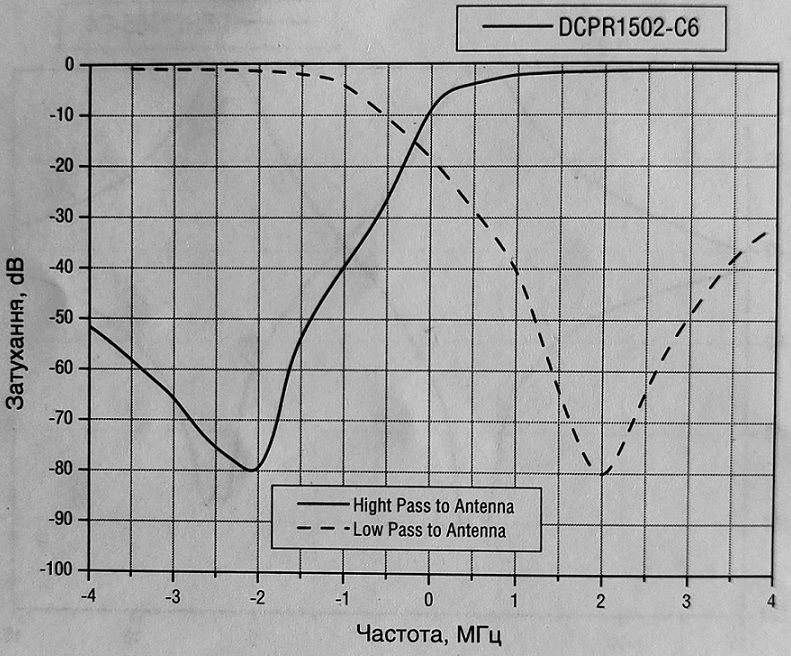

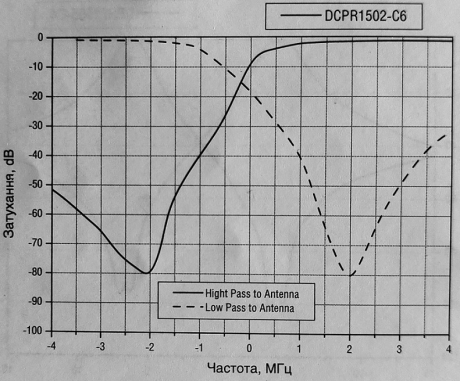

Вносиме затухання, дБ < 1,5
Придушення сигналу Tx на частоті Rx, дБ > 75
Придушення шумів Тx на частоті Rx, дБ > 75
Вхідний опір, Ом 50
КСХ < 1;1,2
Тип роз’єму N-female
Діапазон робочих температур,°C −30 … +60
Габарити (В x Ш x Г) 55 х 252 х 198 мм
Вага: 2.0 кг
