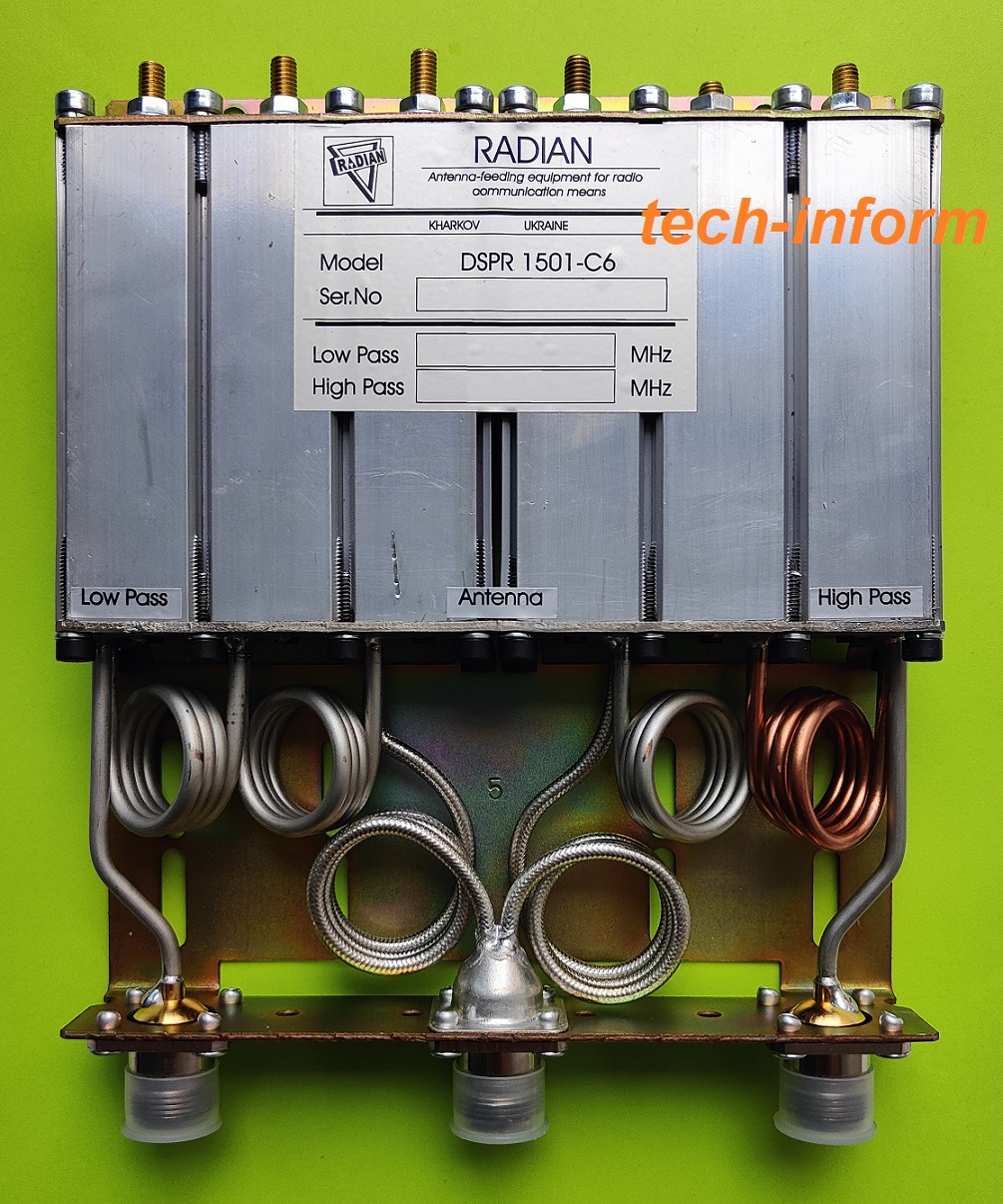

Дуплексер DSPR1501-С6 (136-174 МГц, 50 Вт)



Малогабаритний шестиелементний дуплексний фільтр смугово-режекторного типу моделі DSPR1501-C6 призначений для забезпечення розв'язки передавального та приймального каналів у системах зв'язку дуплексного типу з частотним поділом сигналів.

Об'єднуючи в собі невеликі габаритні розміри, малі внесені втрати, малий рознесення частот і вибірковість характеристик, цей дуплексер добре використовувати в репітерах, що працюють із середніми потужностями сигналів, коли ключовими є малі фізичні габарити і цінові міркування, де використовуються стандартні потужності безперервної роботи.

Конструктивно виконаний на шести високодобротних коаксіальних резонаторах (спіральні резонатори для моделі DSPR1501-C6) розміром 1” у поперечному перерізі за режекторною схемою, що дозволяє реалізувати малі зовнішні розміри дуплексера без погіршення параметрів ізоляції дуплексних каналів. Температурна стабілізація досягається завдяки використанню відповідних матеріалів та температурно-компенсованому конструкторському рішенню.

Резонатори виготовлені із екструдованого пасивованого алюмінію; шасі – гальванічно покрита сталь; використовуються кабелі та роз'єми з тефлоновою ізоляцією. Випускаються як у незабарвленому, так і пофарбованому в чорний колір варіантах.

Використовується для роботи при потужності сигналів на вході до 50 Вт у безперервному режимі та дозволяє здійснювати механічну перебудову частоти у всьому діапазоні робочих частот.



* Діапазон частот: 136-154 МГц / 154-164 МГц / 164-174 МГц

* Рознесення частот (прийом-передача), 5 або 10 або 15 МГц
* КСХН < 1:1,5

* Максимальна потужність на вході (безперервна): 50W

* Вхідний імпеданс, 50Ом
* Тип роз'єма - N-female
* Розміри - 30 х 156 х 172 мм
* Вага - 1 кг
