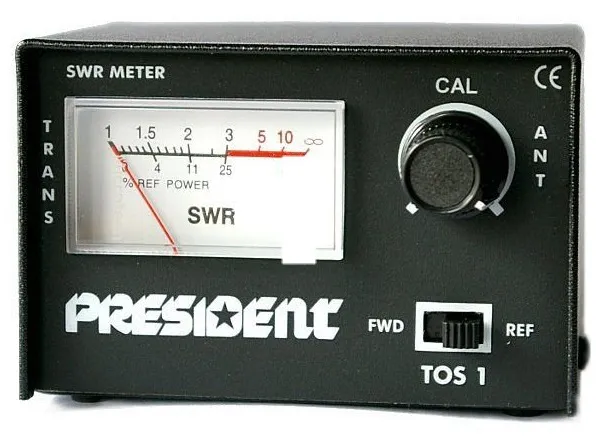

President TOS-1. КСХ-метр 27 МГц

Увага! У комплект не входить перехідний коаксіальний кабель (від КСХ-метра до радіостанції).
Паяється окремо на замовлення потрібної довжини та з необхідними роз'ємами.

Вимірювання КСХ
1.     Перемикач  FWD/REFв положення FWD.
2.     Вмикаємо трансивер на передачу і регулятором на правій шкалі виставляємо стрілку в положення SET.
3.     Переводимо перемикач   FWD/REF в положення  REF.
4.     По правій шкалі ( шкала SWR) зчитуємо значення КСХ.
5.     Ліва шкала  буде показувати (шкала WATT) потужність  передавача  трансивера.
Якщо в результаті вимірів, виявилося, що низький КСХ в каналі 1 і збільшується при підході  до каналу 40, це означає, що антена занадто довга і повинна бути укорочена. Після невеликого укорочення штиря антени, повинен бути повторно вимірюваний КСХ.
Повторити дії, описані в розділах 2 до 4, поки не дійдемо до ситуації, коли КСХ є найменшим в каналі 20 і збільшується в міру наближення до каналу 1 або 40
Якщо в результаті вимірів, виявилося, що низький КСХ в каналі 40 і зростає в міру підходу  до каналу 1, то це означає, що штир антени занадто короткий і повинен бути більший.
Після невеликого збільшення штиря,  повинен бути повторно виміряний КСХ. По можливості, збільшуйте довжину штиря, поки не досягнете ситуації, в якій мінімальний КСХ на каналі 20 і збільшується в міру наближення до каналів 1 і 40
