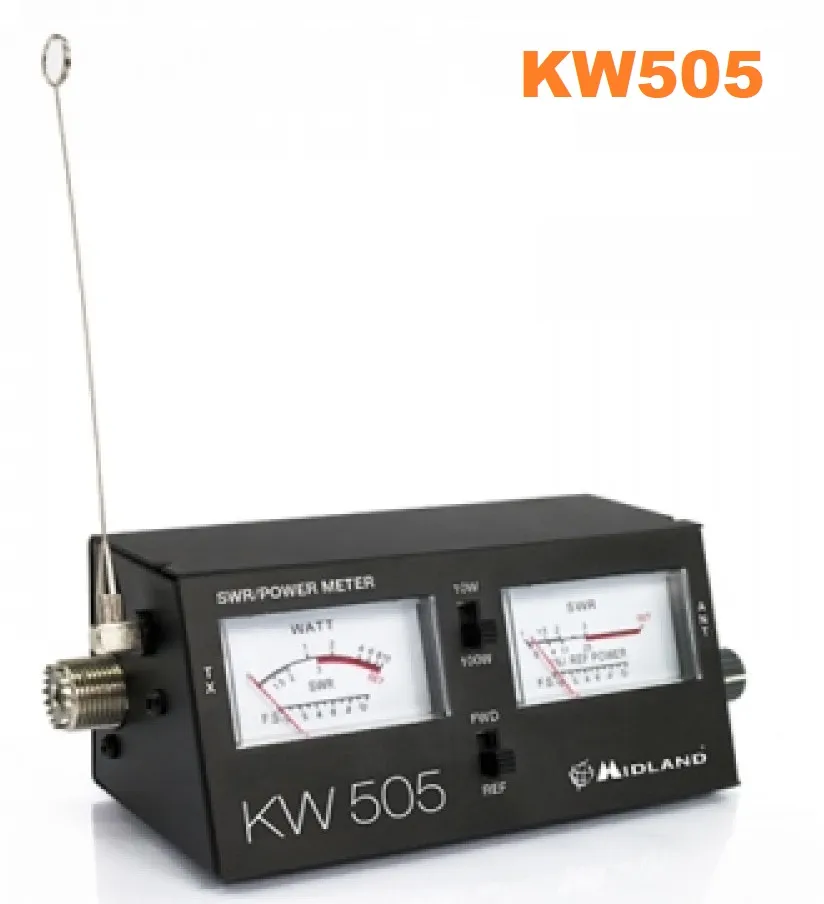

КСХ-метр Midland KW-505
Артикул: kw-505
Ціна за запитом
Немає в наявності
Ватметр / рефлектометр КСХ-метр Midland KW-505 вимірювальний прилад. * Коефіцієнт стоячих хвиль КСХ (Вимірювач SWR/PWR): 1 : 1 до 1 : 3; * Діапазон вимірюваних частот: 1.5 - 150 MHz; * Зчитувана вихідна потужність на двох рівнях: 1 - 10W та 1 - 100W; * Похибка: ± 5%; * Розміри: 135 x 60 x 70мм; * Вага: 280 грамів; * Роз’єми: SO239.
- Доставка Новою поштою по Україні. Умови доставки
- Програмування і налаштування — у нашому сервісному центрі.
- Тип приладу
- КСХ-метр / ватметр
- Діапазон
- КХ (1,6–30 МГц), 29–60 МГц (Low Band), Авіаційний (118–137 МГц), VHF (136–174 МГц)
- ВЧ-роз'єм
- SO-239 (UHF-female)
Ватметр / рефлектометр КСХ-метр Midland KW-505 вимірювальний прилад.
* Коефіцієнт стоячих хвиль КСХ (Вимірювач SWR/PWR): 1 : 1 до 1 : 3;
* Діапазон вимірюваних частот: 1.5 - 150 MHz;
* Зчитувана вихідна потужність на двох рівнях: 1 - 10W та 1 - 100W;
* Похибка: ± 5%;
* Розміри: 135 x 60 x 70мм;
* Вага: 280 грамів;
* Роз’єми: SO239.
* Коефіцієнт стоячих хвиль КСХ (Вимірювач SWR/PWR): 1 : 1 до 1 : 3;
* Діапазон вимірюваних частот: 1.5 - 150 MHz;
* Зчитувана вихідна потужність на двох рівнях: 1 - 10W та 1 - 100W;
* Похибка: ± 5%;
* Розміри: 135 x 60 x 70мм;
* Вага: 280 грамів;
* Роз’єми: SO239.
Вимірювання КСХ (коєфіцієнт стоячої хвилі)
1. Перемикач FWD/REFв положення FWD.
2. Вмикаємо трансивер на передачу і регулятором 4 на правій шкалі виставляємо стрілку в положення SET.
3. Переводимо перемикач FWD/REF в положення REF.
4. По правій шкалі ( шкала SWR) зчитуємо значення КСХ.
5. Ліва шкала буде показувати (шкала WATT) потужність передавача трансивера. Якщо в результаті вимірів, виявилося, що низький КСХ в каналі 1 і збільшується при підході до каналу 40, це означає, що антена занадто довга і повинна бути укорочена. Після невеликого укорочення штиря антени, повинен бути повторно вимірюваний КСХ. Повторити дії, описані в розділах 2 до 4, поки не дійдемо до ситуації, коли КСХ є найменшим в каналі 20 і збільшується в міру наближення до каналу 1 або 40
Якщо в результаті вимірів, виявилося, що низький КСХ в каналі 40 і зростає в міру підходу до каналу 1, то це означає, що штир антени занадто короткий і повинен бути більший. Після невеликого збільшення штиря, повинен бути повторно виміряний КСХ. По можливості, збільшуйте довжину штиря, поки не досягнете ситуації, в якій мінімальний КСХ на каналі 20 і збільшується в міру наближення до каналів 1 і 40
Вимірювання потужності передавача
1. Перед початком вимірювання потужності передачі налаштуйте антену так, щоб КСХ склало менше 1,5.
2. Перемикачем 10W/100W виберіть діапазон потужності, де працює ваш радіопередавач (10W для потужності передавача в діапазоні 0-10W, 100Wдля передавача потужністю 10-100Вт).
3. Перемикач FWD/REFв положення FWD.
4. Увімкніть трансивер на передачу та зчитайте потужність передавача в верхній частині шкали 1, який показує WATT. Рефлектометр також може бути використаний для індикативного виміряннянапруженості поля, що випромінюється антеною. Для цього накрутіть на гвинт з відміткоюTXвідповідну пружинку, яка є в комплекті рефлектометра. Нижній перемикач FWD/REF установіть в положення FWD і регулятор з правого боку, проверніть за годинниковою стрілкою. На правій шкалі можете зчитати індикативну величину напруженості поля.
УВАГА!
Перед виконанням будь-яких підключень, передавач повинен бути вимкнений.
Перед початком будь-якого вимірювання, переконайтесь, що всі з'єднання виконані правильно і кабелі гарної якості.
Загальні
- Тип приладу
- КСХ-метр / ватметр
Радіочастотні параметри
- Діапазон
- КХ (1,6–30 МГц), 29–60 МГц (Low Band), Авіаційний (118–137 МГц), VHF (136–174 МГц)
- Діапазон частот
- 1,5–150 МГц
- Максимальна потужність
- 100 Вт
Фізичні параметри
- Вага
- 280 г
Підключення та зв'язок
- ВЧ-роз'єм
- SO-239 (UHF-female)
