КСХ-метр Midland KW-505
Добавить к сравнению
Цена по запросу

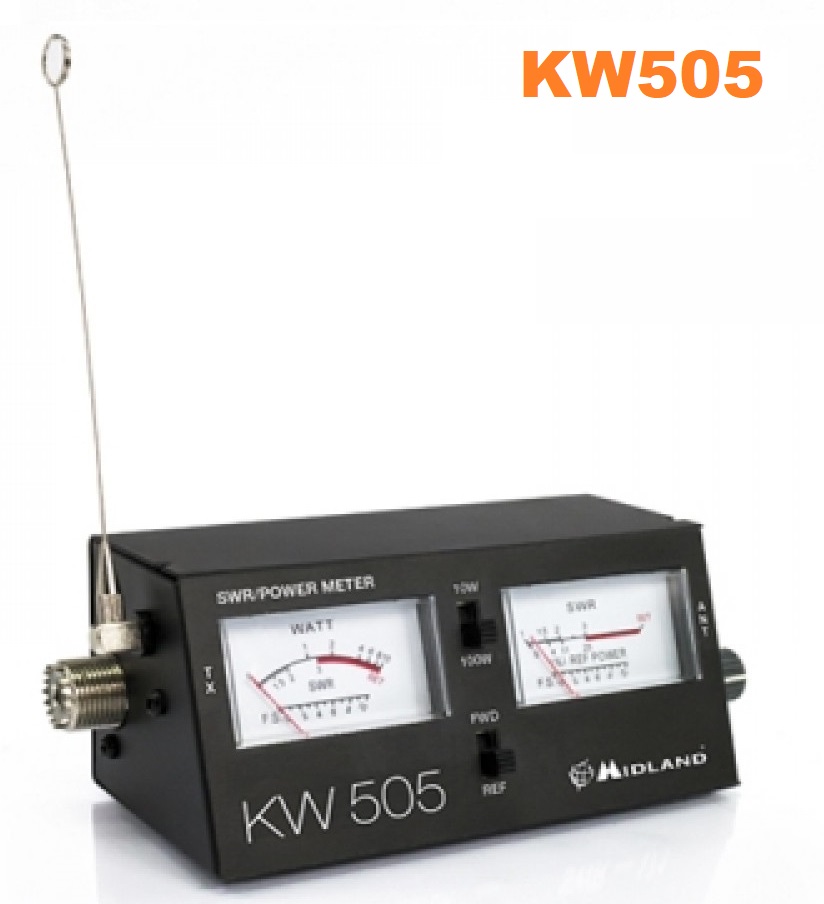

Ватметр / рефлектометр КСХ-метр Midland KW-505 вимірювальний прилад.
* Коэффициент стоячих волн КСВ (SWR/PWR meter): 1 : 1 до 1 : 3;
* Диапазон измеряемых частот: 1.5 - 150 MHz;
* Считываемая выходная мощность на двух уровнях: 1 - 10W и 1 - 100W;
* Погрешность: ± 5%;
* Размеры: 135 x 60 x 70mm;
* Вес: 280 грамм;
* Разъемы: SO239.
* Коэффициент стоячих волн КСВ (SWR/PWR meter): 1 : 1 до 1 : 3;
* Диапазон измеряемых частот: 1.5 - 150 MHz;
* Считываемая выходная мощность на двух уровнях: 1 - 10W и 1 - 100W;
* Погрешность: ± 5%;
* Размеры: 135 x 60 x 70mm;
* Вес: 280 грамм;
* Разъемы: SO239.
Вимірювання КСХ (коєфіцієнт стоячої хвилі)
1. Перемикач FWD/REF в положення FWD.
2. Вмикаємо трансивер на передачу і регулятором 4 на правій шкалі виставляємо стрілку в положення SET.
3. Переводимо перемикач FWD/REF в положення REF.
4. По правій шкалі ( шкала SWR) зчитуємо значення КСХ.
5. Ліва шкала буде показувати (шкала WATT) потужність передавача трансивера. Якщо в результаті вимірів, виявилося, що низький КСХ в каналі 1 і збільшується при підході до каналу 40, це означає, що антенна занадто довга і повинна бути укорочена. Після невеликого укорочення штиря антени, повинен бути повторно вимірюваний КСХ. Повторити дії, описані в розділах 2 до 4, поки не дійдемо до ситуації, коли КСХ є найменшим в каналі 20 і збільшується в міру наближення до каналу 1 або 40
Якщо в результаті вимірів, виявилося, що низький КСХ в каналі 40 і зростає в міру підходу до каналу 1, то це означає, що штирь антени занадто короткий і повинен бути більший. Після невеликого збільшення штиря, повинен бути повторно виміряний КСХ. По можливості, збільшуйте довжину штиря, поки не досягнете ситуації, в якій мінімальний КСХ на каналі 20 і збільшується в міру наближення до каналів 1 і 40
Вимірювання потужності передавача
1. Перед початком вимірювання потужності передачі налаштуйте антену так, щоб КСХ склало менше 1,5.
2. Перемикачем 10W/100W виберіть діапазон потужності, де випрацює ваш радіопередавач (10W для потужності передавача в діапазоні 0-10W, 100W для передавача потужністю 10-100Вт).
3. Перемикач FWD/REF в положення FWD.
4. Увімкніть трансивер на передачу та зчитайте потужність передавача в верхній частині шкали 1, який показує WATT. Рефлектометр також може бути використаний для індикативного виміряннянапруженості поля, що випромінюється антеною. Для цього накрутіть на гвинт з відміткоюTX відповідну пружинку, яка є в комплекті рефлектометра. Нижній перемикач FWD/REF установіть в положення FWD і регулятор з правого боку, проверніть за годинниковою стрілкою. На правій шкалі можете зчитати індикативну величину напруженості поля.
УВАГА!
Перед виконанням будь-яких підключень, передавач повинен бути вимкнений.
Перед початком будь-якого вимірювання, переконайтесь, що всі з'єднання виконані правильно і кабелі гарної якості.
