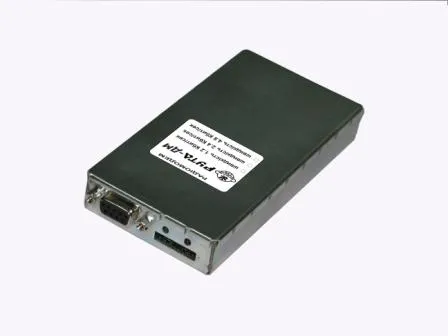

Рута-ДМ4800. Модем 4800bps

Артикул: ruta-dm4800

Ціна за запитом

Немає в наявності

Модем Рута-ДМ4800 призначений для передачі цифрових даних через стандартний радіоканал, наприклад голосові УКХ ЧМ-радіостанції діапазонів 33-58МГц, 144-174МГц, 300-340МГц, 400-470МГц. Може використовуватися в системах збору даних, керування, аварійної сигналізації, телеметрії, визначення координат рухомих об’єктів тощо.

Доставка Новою поштою по Україні. Умови доставки
Програмування і налаштування — у нашому сервісному центрі.

Тип пристрою: Радіомодем

Усі характеристики →

Модем Рута-ДМ4800 призначений для передачі цифрових даних через стандартний радіоканал, наприклад голосові УКХ ЧМ-радіостанції діапазонів 33-58МГц, 144-174МГц, 300-340МГц, 400-470МГц.

Може використовуватися в системах збору даних, керування, аварійної сигналізації, телеметрії, визначення координат рухомих об’єктів тощо.

Модем Рута-ДМ4800 являє собою пристрій для програмно-апаратного перетворення цифрових сигналів стандарту RS-232 (або RS-485) у FFSK-модуляцію й навпаки.
Швидкість передачі-приймання вибирає користувач за допомогою зовнішніх перемичок. Передбачено регулювання вхідних і вихідних аналогових сигналів для оптимізації сполучення з приймачем-передавачем. Є індикатори приймання й передачі.
Модем прозорий для протоколу RS-232 (RS-485), він не здійснює жодної програмної обробки переданої й прийнятої інформації, по суті, є модулятором-демодулятором.
Сигнал RTS (контакт 7 роз’єму DB-9) слугує для увімкнення режиму передачі (PTT).
Цифрові дані повинні подаватися після видачі RTS із затримкою 25-50 мс (час виходу передавача на режим).
Для радіоканалу 12,5 кГц рекомендована швидкість передачі даних 1200/2400, для радіоканалу 25 кГц – 1200/2400/4800.
Для підвищення достовірності передачі даних рекомендовано між байтами робити проміжок (паузу) не менше 1/3 тривалості байта.
Підключення до порту RS-232 – стандартний роз’єм DB-9, підключення до приймача-передавача – 6-ти контактний телефонний роз’єм.

Технічні характеристики модема Рута-ДМ4800

* Тип модуляції----- FFSK
* Швидкість приймання----- - передачі 1200/2400/4800bps;
* Інтерфейс з’єднання з джерелом інформації----- RS-232 (або RS-485);
* Електроживлення----- джерело постійного струму 13,8 В –0,05 A;
* Діапазон робочих температур----- -20°С, + 55°С;
* Габаритні розміри----- 125 х 65 х 20мм;
* Вага----- 0,3 кг.

Розпаювання роз’єму DB-9:

Контакт Коло
1----- DCD
2----- RXD
3----- TXD
4----- DTR
5----- GND
6----- DSR
7----- RTS
8----- CTS
9----- -----

Розпаювання роз’єму TJ6-6P6C:

Контакт Коло
1----- GND
2----- TXOUT
3----- RXIN
4----- PTT
5----- -----
6----- +12В
