Рута-Д. Приймач-передавач

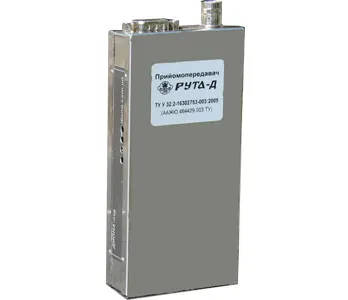

Приймач-передавач Рута-Д розроблений для використання в системах передачі даних, телеметрії й телекерування. Він дозволяє створювати системи, де необхідно передавати короткі (від кількох байтів до десятків кілобайтів) пакети інформації. Для побудови повноцінного радіомодема до трансивера Рута-Д потрібно додати зовнішній модем, наприклад Рута-ДМ-4800. Конструктивно приймач-передавач виконаний у металевому корпусі з двома роз’ємами - роз’єм BNC - для підключення антени або фідера, і роз’єм DB-9 - для подачі напруги живлення, сигналів даних, увімкнення пристрою на передачу й наявності несучої.

---

Приймач-передавач Рута-Д простий у користуванні й потребує лише наявності джерела живлення +12V DC, відповідної антени та обдування, якщо потрібний тривалий час передачі. Зовнішній модем можна підключити до трансивера через роз’єм DB-9. Докладну інформацію про цей інтерфейс наведено нижче. Сучасні електронні компоненти й технологію поверхневого монтажу використовують у процесі виробництва трансивера Рута-Д. Технічні характеристики.

Загальні:

Смуга частот: 33-48 або 400-470 МГц;
Режим роботи - Одно- або двочастотний симплекс;
Кількість каналів - 1;
Час перемикання ПРМ/ПРД <15 br=""> Крок сітки частот - 12,5 / 25 кГц;
Модуляція частотна F3D;
Діапазон робочих температур - 25 ° С ... +55 ° С;
Струм споживання в режимі "Очікування" - 25 мА;
Струм споживання в режимі "Передача" - 950 - 1500 мА;
Напруга живлення - 11-15 В;
Час безперервної роботи на "передачу" - 2 хвилини;
Габаритні розміри - 12 5х 65х30 мм;
Маса - 200 грамів.

Передавач:

Вихідна потужність 5 Вт;
Рівень ЧМ шумів < -45 дБ;
Вхідний рівень НЧ-сигналу < 150 мВ.

Приймач:

Чутливість <0,25 мкВ (за 12 дБ SINAD);
Вибірковість за сусіднім каналом >70 дБ;
Вибірковість за побічними каналами >70 дБ;
НЧ вихідний рівень >150 мВ;
НЧ нелінійні спотворення < 4% за потужності 0,5 Вт;
Фонові шуми < 50 дБ.

Основні характеристики.
• робоча смуга пропускання в УВЧ до 40 МГц у діапазоні 400-470МГц.
• вихідна потужність передавача 5Вт.
• Короткий час перемикання приймання-передача – менше 20 мс (15 мс - типово).
• Вісім світлодіодів для відображення стану приймача-передавача (див. зображення нижче).
• Вбудований S-метр і SWR-метр.
• Програмування за допомогою PC під Windows OS через СОМ-порт або USB

Світлодіодний індикатор

1 – SYNT – жовте переривчасте світіння показує, що PLL-синтезатор у справному стані. Безперервне світіння жовтого світлодіода показує, що синтезатор PLL не працює;
2 – ТХ - червоне світіння світлодіода показує, що передавач увімкнений;
3 – RX - зелене світіння світлодіода показує, що приймач-передавач підключений до електроживлення або перебуває у стані приймання. Не світиться, коли увімкнений передавач;
4 – Pow – світлодіод світиться червоним під час передачі та за умови, що рівень вихідної потужності RF більше ніж 1,5Вт.

Світлодіодний індикатор рівня прийнятого сигналу.

Світлодіодний індикатор рівня прийнятого сигналу, використовується для приблизної оцінки рівня радіосигналу в місці, де встановлений приймач-передавач. Це допомагає визначити найкраще місце для встановлення антени приймача-передавача на стадії побудови системи радіозв’язку.

5– червоний світлодіод - 0,5 μV (-6 дБ);
6– жовтий світлодіод - 1 μV (0 дБ);
7- зелений світлодіод - 2 μV (+6 дБ);
8- зелений світлодіод - 4 μV (+12 дБ).
