Icom MA-500TR - AIS транспондер

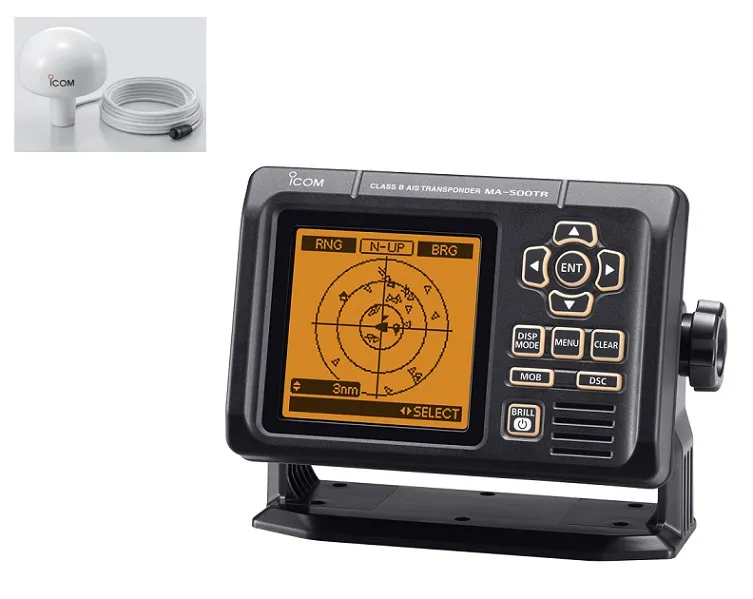

Icom MA-500TR двоканальний AIS* транспондер B-класу для суден малої водотоннажності в комплекті з GPS-антеною MXG-5000.

Сертифікований в Україні.

Діапазон частот: 161.975 МГц, 162.025 МГц (за замовчуванням) 156.025-162,025 МГц;
Режим роботи (тип випромінювання): GMSK: 16K0GXW;
Вимоги до джерела живлення: 12В постійного струму (10.8-15.6В);
Споживання струму - при роботі на передавання: 1.5А, при роботі на приймання: 0.7А;
Діапазон робочих температур: от -20°С до +60°С;
Габарити (Ш x В x Т): 165х110х123 мм;
Вага: 1000 г;
Повний опір антени: 50 Ом.

---

Характеристики передавача:
Вихідна потужність: 2Вт;
Система модуляції: GMSK;
Рівень побічних випромінювань: не більше -36дБм.

Інтерфейси введення даних:
Тип: IEC61162-1:2000 (4800bps), IEC61162-2 (38400bps);
Рядкові формати: RMC, GGA, GSA, GSV, DSC, VTG;
Вхідний струм (при 2 В): не більше 2 мА.

Інтерфейси виведення даних:
Тип: IEC61162-1:2000 (4800bps), IEC61162-2 (38400bps);
Рядкові формати: VDM, VDO, ACA, ACS, ALR, TXT, GGA, GSA, GSV, RMC і VTG;
Вихідні рівні: 5V, 40mA макс.;
RS-422 симетричний.

* Водонепроникна конструкція за класом IPX7.
* Великий LCD із підсвічуванням, що відображає положення суден у реальному часі.
* GPS приймач у комплекті.
* Можлива інтеграція з морськими радіостанціями Icom IC-M604, IC-M504, IC-M412, IC-M323.
* Три порти NMEA0183.

* AIS - (Автоматична ідентифікаційна система, (англ. AIS Automatic Identification System) – у судноплавстві система для ідентифікації суден, їхніх габаритів, курсу та інших даних за допомогою радіохвиль УКХ-діапазону.
Також система може трактуватися як "автоматична інформаційна система", (англ. AIS Automatic Information System), що пов'язано з розширенням функціональності системи порівняно зі звичайним завданням ідентифікації суден. Відповідно до Конвенції SOLAS 74/88 є обов'язковою для суден водотоннажністю понад 300 реєстрових тонн, які здійснюють міжнародні рейси, суден водотоннажністю понад 500 реєстрових тонн, які не здійснюють міжнародних рейсів, і всіх пасажирських суден. Судна й яхти меншої водотоннажності можуть бути обладнані приладом класу Б.
Передавання даних здійснюється на міжнародних каналах зв'язку AIS 1 і AIS 2 у протоколі SOTDMA (англ. Self Organising Time Division Multiple Accsess). Застосовується частотна модуляція з маніпуляцією GMSK.
Дія AIS ґрунтується на прийманні й передаванні повідомлень УКХ-хвилями. Передавач AIS працює на довших хвилях, ніж радари, що дозволяє обмінюватися інформацією не лише на прямих відстанях, але й на місцевості з перешкодами у вигляді не дуже великих об'єктів, а також за поганих погодних умов. Хоча достатньо одного радіоканалу, деякі AIS системи передають і отримують двома радіоканалами, щоб уникнути проблем інтерференції й не порушувати комунікацію інших об'єктів.
Для забезпечення уніфікації та стандартизації AIS у Міжнародному регламенті радіозв'язку закріплено для використання з метою АІС два канали: AIS-1 (87В — 161,975 МГц) і AIS-2 (88В — 162,025 МГц), які повинні використовуватися повсюдно, за винятком регіонів з особливим частотним регулюванням.

Характеристики з каталогу джерела

Тип зв’язку	аналогові
Тип радіостанції	морські рації
Виробник	Icom
Виконання радіостанції	стаціонарні
