Дуплексер MDHPRF1x01-61-FL (136-174 МГц, 50 Вт) для Motorola SLR1000

Дуплексер малогабаритний мобільний MDHPRF1x01-61-FL.

Діапазон частот: 136-174 МГц (три піддіапазони)

Рознесення частот (прийом-передавання): 5 МГц

Максимальна потужність на вході: 50 Вт

---

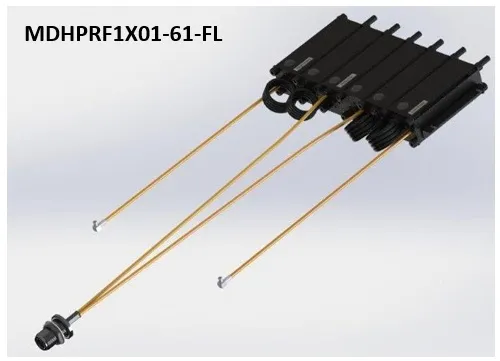

Суперкомпактний дуплексер Radian MDHPRF1x01-61-FL для ретранслятора Motorola SLR1000 VHF

Версії:
MDHPRF1301-61-FL (136-154 МГц)
MDHPRF1401-61-FL (146-164 МГц)
MDHPRF1601-61-FL (160-174 МГц)

Мініатюрний компактний дуплексер серії MDHPRF1x01-61-FL призначений для забезпечення частотної ізоляції між каналами передавання та приймання в дуплексних радіосистемах діапазону 136-174 МГц. Поєднуючи переваги компактної геометрії, низьких втрат і малого частотного інтервалу з характеристиками вибіркового пропускання, цей дуплексер ідеально підходить для систем із ретрансляторами низької та середньої потужності, де критично важливі невеликі фізичні розміри обладнання.

Дуплексери серії MDHPRF1x01-61-FL використовують шість спіральних резонаторів типу «нотч» з високою добротністю (Q) і перерізом 1 дюйм, що забезпечує компактну геометрію без погіршення дуплексної ізоляції. Завдяки правильному вибору матеріалів і температурно-компенсованій конструкції досягнуто температурної стабільності.

Увага. Кожен дуплексер налаштовується в межах робочих частот свого піддіапазону.

Технічні характеристики

• Діапазони частот: 136-154 МГц, 146-164 МГц або 160-174 МГц
• Рознесення частот (прийом-передавання): 5 МГц
• КСХН: < 1,3 (зворотні втрати > 18 дБ)
• Внесені втрати: 1,5 дБ
• Розв'язка: > 75 дБ
• Максимальна потужність на вході (безперервна): 50 Вт
• Вхідний імпеданс: 50 Ом
• Тип роз'єму: антена – N-female; Low, High – MCX-male
• Робоча температура: −30…+60 °C
• Розміри (без вивідних кабелів): 138 × 190 × 30 мм
• Вага: 0,75 кг

Характеристики з каталогу джерела

Тип аксесуара	дуплексери
Виробник	RADIAN
