Антена Anli A1000 MV1

Базова антена Anli A-1000 MV призначена для використання як приймально-передавальна антена у складі базового або стаціонарного обладнання радіозв’язку.

---

Антена складається з 4-х колінеарно розташованих випромінювальних елементів, з’єднаних послідовно. Фазозсувні котушки забезпечують синфазну роботу елементів. Завдяки додаванню потужностей діаграма спрямованості антени у вертикальній площині значно звужена, що забезпечує високе підсилення зі збереженням кругової спрямованості по горизонту.

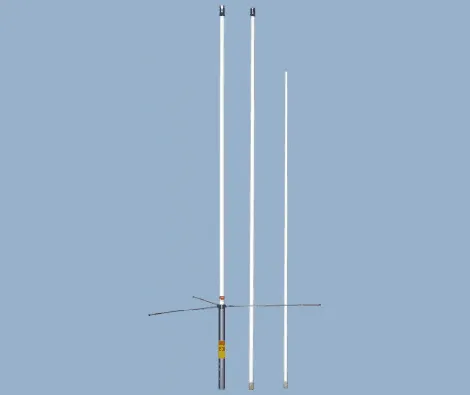

Антена складається з трьох секцій із високоміцного склопластику, з’єднуваних між собою герметичними муфтами. Така конструкція надійно захищає випромінювальні елементи від атмосферних впливів і вітрових навантажень.
Антена постачається налаштованою на діапазон 150 - 154 МГц, проте переналаштування на інші частоти не потребує спеціального обладнання та здійснюється підрізанням елементів до потрібного розміру відповідно до інструкції. Живлення антени здійснюється заземленим автотрансформатором.

Електричні характеристики
Діапазон робочих частот - 150-174 МГц
Смуга пропускання за рівнем КСХ=1.5 - ≥ 2.5 МГц
КСХ на резонансній частоті ≤ 1.2
Підсилення 8.5 dBi
Ширина ДС за рівнем -3 dB 18°
Відхилення max. ДС від горизонту 0°
Вхідний опір 50 Ом
Тип антени колінеарна
Кількість випромінювальних елементів λ/4+3x5/8 λ
Поляризація вертикальна
Допустима потужність 200 Вт
Роз’єм живлення UHF female

Механічні характеристики
Довжина антени 5 200 мм
Вага антени 2.6 кг
Макс. вітрове навантаження 160 км/ч
Матеріал корпусу склопластик
Матеріал провідників латунь
Кріплення на щоглу, діаметр 35-65 мм
Матеріал кріплення дюралюміній
Робочий діапазон температур -45° ~ +80°
Грозозахист заземл. за DC

Характеристики з каталогу джерела

Тип антени	базові 29-470МГц
Діапазон частот	108 -470 MHz
Виробник	ANLI
